在 IEC 60601-1 的電氣安全評估中，輸入電源不只是供電工具，更是重要的測試變量。若測量過程中電壓、頻率或波形質量發生變化，測試團隊很可能把大量時間花在排查電源端，而不是被測設備 (Device Under Test, DUT) 本身，進而導致結果不一致，以及本可避免的返測循環。
IEC 60601-1 被公認為醫療電氣設備的基礎安全框架，因?yàn)樗鼘⒃O(shè)計端的風險控制與“基本安全”和“基本性能”的驗證證據連接起來。對研發與合規團隊而言，最現實的要求是：在不同測試輪次、不同搭建方式與不同評估階段之間，結論必須可重復、可比對。
電源質量的三類典型“坑位”
1. 讀數偏了：泄漏與保護接地測量被波形影響
漏電流與保護接地 (Protective Earth, PE) 相關測量，可能對波形失真與穩壓漂移非常敏感。干凈、低失真的輸出，有助于確保讀數反映的是產品本身，而不是供電端帶來的干擾。
2. 壓不住：mains variation、過載與異常條件難復現
市電變化 (mains variation)、過載 (overload) 與異常條件 (abnormal condition) 評估，目的在于在可控應力下確認安全裕度。若電源無法穩定保持設定條件，就很難區分觀察到的行為究竟是設備特性，還是輸入不穩定造成的結果。
3. 扛不住：涌浪與瞬態負載觸發“假故障”
當電源沒有足夠裕量時，涌浪電流 (inrush current) 與快速負載瞬變可能導致壓降或波形變形，進而觸發不必要的保護動作，打斷原本預期的測試序列。
測試情境 1：上電inrush怎么測，重點看什么？
高功率醫療電氣設備，尤其是固定式 X-ray 平臺與相關子系統，在上電時可能因變壓器、大容量電容與內部電源級而產生顯著的涌浪電流。測試團隊通常會將電源設置在規格定義的標稱值，設定可控的上電方式，并同時采集上電瞬間的峰值電流及對應的電壓響應。
建議重點關注：峰值電流大小、啟動壓降幅度、多次上電的一致性，以及是否出現異常行為，例如非預期重啟、保護誤動作或異常熱應力。此時，電源若具備足夠裕量并能保持輸出波形干凈，可讓輸入條件更可控，使結果更能反映真實的上電行為。
測試情境 2：過載與市電異常怎么跑，怎么保證復現？
IEC 60601-1 評估通常包含在接近額定負載下運行，并施加規范定義的市電變化，以確認保護行為與安全響應。在實務上，測試團隊會讓 DUT 在接近設計工作范圍的狀態下運行，接著執行可控序列，例如在規定范圍內進行電壓與頻率偏移，同時監測保護機制響應、基本性能的穩定性，以及與安全相關的結果。
穩定的調節能力與可重復的可編程控制，有助于在不同迭代間保持一致測試條件，降低因輸入漂移造成的不確定性。對具備多個電源域與多層保護機制的系統而言，這一點尤為重要，即便供電端的微小差異，也可能改變觸發閾值，使分析更復雜。
選型要點：一臺“能跑 IEC 60601-1”的可編程 AC 電源，該看哪些指標？
常見考量條件包括但不限于：
? 具備足夠裕量，避免在涌浪電流與負載瞬變下出現壓降
? 低波形失真，支持嚴密的電氣安全測量
? 電壓與頻率范圍足夠?qū)挘赡M全球市電條件
? 可重復的可編程控制與自動化接口，提升測試執行效率
僅從這些條件看，部分讀者可能會覺得描述仍偏抽象。下文將以一個實際客戶案例，說明選型時必須關注的關鍵點。
案例拆解：固定式 X-ray 的高頻節拍負載，為何更考驗電源平臺？
某位客戶需要一套供電平臺，用于支持固定式 X-ray 系統與相關子系統的 IEC 60601-1 測試序列，包含可控上電 (inrush) 以及過載或市電異常條件測試。

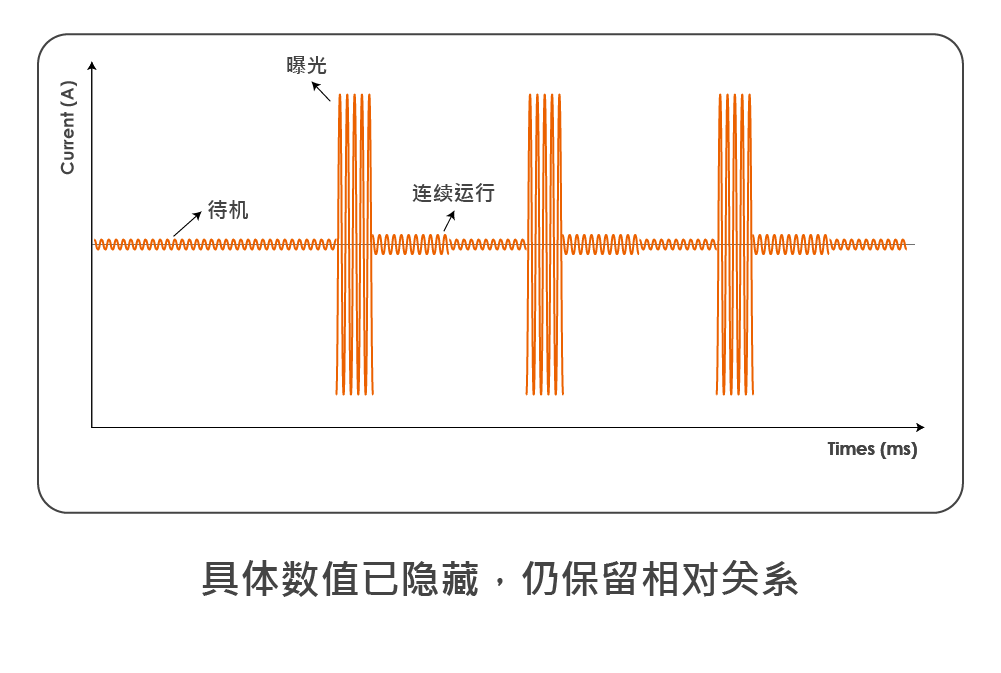

在這套高功率三相負載系統中，AC 輸入 operating range 為 380–480 Vac，影像采集以固定節拍運行，約每 2 秒拍攝一次。每次曝光瞬間，輸入電壓 (V) 需保持穩定的調節能力與波形質量，而輸入電流 (A) 則會以可重復、可循環的尖峰與回落形態出現，形成典型的步階變化 (step load)。其主要原因在于，X 光發生器需要反復為內部能量儲存充電，并驅動后級高壓產生/升壓模塊。該特性使負載呈現頻繁的電流波動，而非穩態負載。
為確保 IEC 60601-1 測試序列具備可重復性，輸入電源必須在上述轉換過程中保持穩壓與低失真，避免由供電端引起的壓降、波形失真或保護誤觸發干擾測量，確保觀測到的行為反映 DUT 本身。
配置建議：覆蓋三相大功率與單相/DC 的組合思路

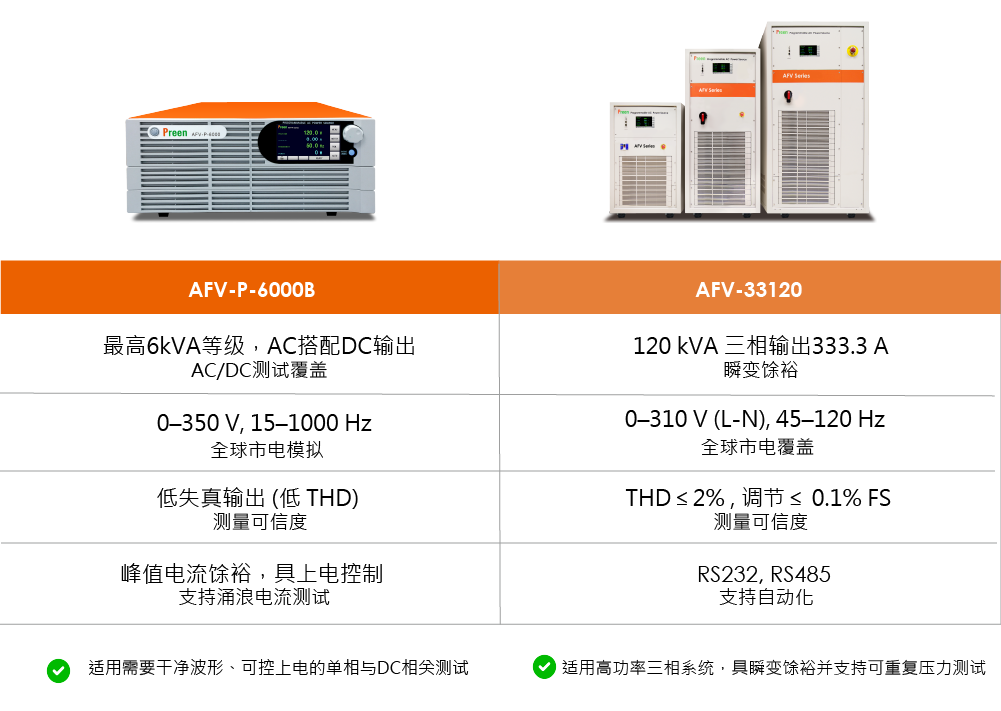

為同時覆蓋高功率三相運行，以及單相或 DC 相關測試場景，我們建議客戶采用兩臺可編程電源，以建立可重復、可循環的 step load 測試條件，并保持一致的輸入電源質量，從而提升 IEC 60601-1 測試序列的穩定性與可比性：
? AFV-33120：120 kVA 三相可編程 AC 電源，最大電流 333.3 A
? AFV-P-6000B：可編程 AC/DC 電源，最高 6000 W
使用可編程電源，可使 IEC 60601-1 測試序列更可控、更可重復，同時覆蓋浪涌電流、市電波動以及過載或異常工況等場景，適用于高功率三相系統及單相或 DC 相關測試。
**本配置為示例，最終規格以機型與選配為準
下一步：提交您的測試條件，快速對齊配置與測試設定！
歡迎提供您的 IEC 60601-1 測試條件，例如電壓/頻率范圍、負載類型、inrush/abnormal 測試需求等，讓專業工程團隊協助您快速對齊合適的配置與測試設定。
